Una soluzione modulare, automatizzata e integrata che risponde alle sfide di un mercato globale, realizzata grazie alla sinergia con Bosch Rexroth e con il partner certificato M.T. Tecnologie.

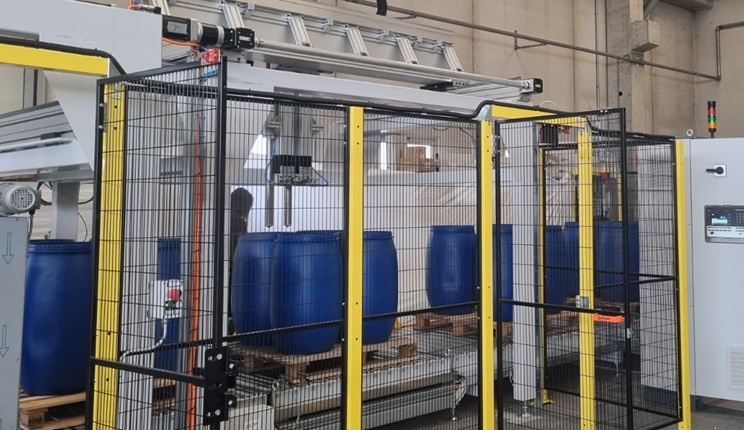

Velocità, precisione e flessibilità sono le parole chiave che definiscono la Dosatrice BIL, la nuova macchina dosatrice sviluppata da IMMEA Dosatrici per rispondere alle crescenti esigenze di automazione e versatilità nei processi industriali.
Progettata per gestire un’ampia varietà di formati (dai contenitori di 10kg fino a grandi cisterne da 3000kg) e diverse tipologie di fluidi, inclusi quelli con caratteristiche particolari come i prodotti schiumosi, la Dosatrice BIL rappresenta un salto tecnologico rispetto alle soluzioni tradizionali: riduce i tempi di produzione e aumenta la produttività complessiva grazie a un livello di automazione e di controllo digitale senza precedenti.
“Uno degli elementi distintivi della Dosatrice BIL, – spiega Alessandro Brignani, technical sales presso IMMEA – è l’integrazione di un avanzato sistema di visione artificiale con telecamere ad alta precisione che consente il riconoscimento automatico dei contenitori direttamente dal pallet, senza necessità di un orientamento manuale. Il sistema comunica in tempo reale con il PLC della macchina, fornendo coordinate esatte per la movimentazione delle teste di dosaggio e per il corretto posizionamento dei coperchi al termine del riempimento. In questo modo – aggiunge Brignani – l’intero processo risulta più rapido, sicuro e privo di interventi manuali ripetitivi, riducendo drasticamente i tempi morti e i rischi di errore”.
Grazie a un alto grado di automazione, la Dosatrice BIL può essere gestita da un solo operatore, con importanti benefici economici e organizzativi in termini di costi di manodopera, sicurezza e spazi operativi. La struttura modulare e componibile della macchina consente inoltre di adattare rapidamente l’impianto a esigenze produttive diverse e di integrare facilmente futuri aggiornamenti, garantendo massima flessibilità e scalabilità.
La tecnologia Bosch Rexroth al cuore della macchina – Elemento cardine del progetto è la partnership tecnologica con Bosch Rexroth, che ha fornito le soluzioni di motion control, assi elettrici e sistemi di automazione avanzati alla base delle prestazioni della Dosatrice BIL. Grazie al supporto e all’affidabilità di M.T. Tecnologie, solution partner di Bosch Rexroth da lungo tempo e oggi suo Certified Excellence Partner, è stato sviluppato un innovativo sistema cartesiano a tre assi (X, Y, Z) basato su moduli MKR 145. Il sistema è stato progettato per garantire elevata resistenza, velocità e ripetibilità, anche nelle applicazioni più complesse. In particolare, l’asse Y è stato personalizzato su misura per gestire due teste di dosaggio simultaneamente, mantenendo precisione e stabilità anche con prodotti di diversa viscosità o comportamento schiumoso.
Come spiegano Davide Borboni e Paolo Braga di M.T. Tecnologie: “La soluzione sviluppata con assi Bosch Rexroth ha consentito di ottenere cicli di lavoro rapidi, movimentazioni stabili e vibrazioni ridotte al minimo, assicurando la massima affidabilità del processo di dosaggio”.
Sin dalle prime fasi di sviluppo, il team ha constatato che sul mercato non esisteva un asse commerciale in grado di soddisfare le esigenze specifiche del movimento lungo l’asse Y. Per questo motivo, in collaborazione con IMMEA, è stata progettata una soluzione completamente personalizzata, che combina le competenze di M.T. Tecnologie in tecnologia lineare, montaggio meccanico e motion control con l’affidabilità dei componenti Bosch Rexroth. Il portale cartesiano è costituito da assi X, Y e Z, ma gli assi Y rappresentano l’elemento di maggiore complessità e personalizzazione. La struttura è stata realizzata interamente con componenti Bosch Rexroth, integrando alcuni elementi meccanici progettati ad hoc da M.T. Tecnologie per rispondere alle esigenze del cliente IMMEA.
La principale sfida tecnica era legata alla movimentazione di due teste di dosaggio per prodotti schiumosi, ciascuna con un peso a vuoto di circa 30-40 kg, a cui si aggiungono il peso del prodotto contenuto, dei tubi di alimentazione e della struttura verticale di supporto. Le masse e le inerzie in gioco risultavano quindi molto significative, richiedendo una soluzione su misura in grado di garantire rigidità e prestazioni elevate in termini di velocità, tempo ciclo e ripetibilità. Il risultato finale è un sistema cartesiano personalizzato, progettato per assicurare movimentazioni fluide, stabili e precise, perfettamente adattato alle esigenze produttive di IMMEA e in linea con gli standard qualitativi Bosch Rexroth.
La competenza di M.T. Tecnologie, azienda bresciana che da più di 30 anni opera nella ricerca di soluzioni innovative nell’ambito dell’automazione industriale, con specializzazione nel trasporto con e senza pallet e nelle soluzioni basate su composizioni di assi meccatronici e/o pneumatici, ha rappresentato un fattore decisivo. Caratteristica di M.T. Tecnologie è infatti quella di essere in grado di trasformare idee progettuali in macchine realmente performanti. Ogni sua soluzione è accompagnata da pacchetti software standard facilmente personalizzabili, così da adattarsi ai diversi contesti applicativi. Tutti i sistemi sono sviluppati in ottica Industry 4.0, integrando controller open core e protocolli di comunicazione standard che consentono l’interfacciamento con i principali sistemi gestionali. Queste tecnologie permettono lo scambio bidirezionale dei dati di produzione, offrendo numerosi vantaggi in termini di monitoraggio, tracciabilità, flessibilità e qualità del processo produttivo.
Un progetto di sistema: la collaborazione tra IMMEA e VibroMac – La realizzazione della Dosatrice BIL si inserisce nel percorso di innovazione di IMMEA Dosatrici, azienda bresciana con oltre quarant’anni di esperienza nella progettazione e costruzione di macchine dosatrici e confezionatrici per i settori chimico e alimentare. La collaborazione con VibroMac, società milanese specializzata nella fornitura di impianti chiavi in mano per la movimentazione e la lavorazione di prodotti liquidi e semiliquidi, ha permesso di offrire ai clienti soluzioni integrate che coprono l’intero ciclo produttivo, dalla dosatura e miscelazione alla pallettizzazione e confezione finale, con la comodità di un unico referente tecnico e commerciale. Il progetto Dosatrice BIL è stato sviluppato, come accennato, attraverso un lavoro congiunto tra i team di IMMEA, VibroMac, Bosch Rexroth e M.T. Tecnologie, adottando un approccio per blocchi funzionali che ha facilitato la progettazione modulare, l’integrazione dei componenti e la possibilità di riutilizzo di moduli in futuri impianti personalizzati. Dalla fase di concept alla consegna sono trascorsi undici mesi, comprendendo collaudi, formazione e assistenza diretta al cliente.
La nuova Dosatrice BIL rappresenta un’evoluzione radicale delle precedenti soluzioni di dosaggio, portando nel portafoglio IMMEA un sistema totalmente automatizzato grazie all’integrazione di assi cartesiani customizzati, motorizzazioni brushless e un sistema di visione intelligente che riconosce automaticamente la posizione e l’orientamento dei contenitori. Questo permette di eliminare la necessità di intervento manuale per il posizionamento della testa di dosaggio, aumentando sicurezza, flessibilità e produttività. Il nuovo sistema consente di processare qualsiasi formato di contenitore, anche non perfettamente allineato, e di ridurre i tempi ciclo da 15 a circa 5 minuti per pallet, con setup operatore minimi. La collaborazione con M.T. Tecnologie e Bosch Rexroth ha portato allo sviluppo di assi Y completamente custom, in grado di movimentare carichi elevati con elevata rigidità e precisione, una soluzione inedita sul mercato e potenzialmente destinata a diventare uno standard industriale. L’intero progetto è stato inoltre concepito in moduli componibili e riutilizzabili, rendendo la linea facilmente adattabile a future configurazioni e commesse.
Sicurezza, sostenibilità e prospettive future – Oltre alle prestazioni, la Dosatrice BIL pone grande attenzione alla sicurezza degli operatori e alla sostenibilità del processo produttivo. L’automazione riduce l’esposizione a sostanze potenzialmente pericolose e il sistema di visione integrato consente un monitoraggio costante delle condizioni operative, segnalando in tempo reale eventuali anomalie e migliorando il controllo qualità. Il successo della Dosatrice BIL rappresenta un punto di svolta per IMMEA, che conferma la propria capacità di trasformare la tradizionale attività di dosatura in un settore altamente automatizzato e competitivo su scala internazionale. Guardando al futuro, l’azienda punta a rafforzare ulteriormente la collaborazione con M.T. Tecnologie e Bosch Rexroth, ampliando l’integrazione di soluzioni digitali e di intelligenza artificiale per la gestione predittiva dei processi e la manutenzione remota. Un’evoluzione che consolida la visione di IMMEA: macchine intelligenti, flessibili e sostenibili, al servizio dell’industria di domani.
