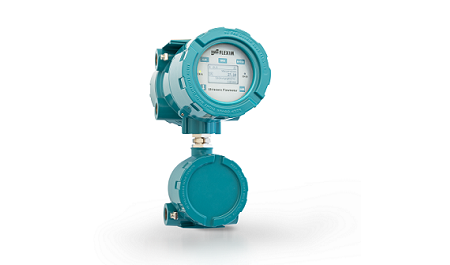

Fluxus Serie 8

Un segnale ultrasonico viene inviato da Fluxus Serie 8 e ricevuto attraverso il fluido in transito da una coppia di trasduttori collocati sulla tubazione. La differenza nel tempo che impiega il segnale ad attraversare il fluido in una direzione e poi in quella opposta è proporzionale alla sua portata.



La tecnologia

  • Comporta tutti i vantaggi di una tecnologia non intrusiva.
  • Grande dinamica di misura ed ottime prestazioni alle basse portate.
  • Non introduce nessuna perdita di carico sulla linea.
  • Vantaggi economici in condizioni di pressioni elevate e grossi DN.
  • Nessuna manutenzione, azzerati i costi di gestione.
  • Evita costose certificazioni di materiali e test di tenuta.
  • Nessuna possibilità di inquinare i fluidi di processo o di perdite di prodotto.
  • In caso di necessità di ricalibrazioni periodiche, il ripristino della misura non comporta perdite di produzione, costi di bonifica, costi sulla sicurezza.

Lo strumento

  • Certificato di calibrazione bagnata con dichiarazione dell’incertezza di misura.
  • Certificato SIL 2!
  • Accoppiatori acustici allo stato solido: nessun gel, nessuna manutenzione.
  • Sistemi di ancoraggio inamovibili (guide con speciali fermi a molla).
  • Nessuna limitazione nell’impostazione del numero dei percorsi sonici (molto utile per misure a basse velocità o su tubi di piccolo diametro).
  • Sistemi a guide d’onda (WI) per misure liquidi fino a 600°C.
  • Misure liquidi: Capacità di gestire inclusioni solide o gassose fino al 10% in volume.
  • Misure gas: Capacità di gestire inclusioni liquide fino al 5% in volume.
  • Intercambiabilità dei trasduttori (sensprom con K-factor, removibile) Fase di messa in servizio non richiede taratura di zero.
  • Misure energia termica in accordo alla linee guida C.A.R. (05/09/2011).
  • Costruito in accordo alle ASME MFC 5M-1985: termoelemento interno per compensare dilatazioni termiche trasduttori onde evitare errori di misura.
  • Doppia tecnologia (tempo di transito/NoiseTrack).

Le applicazioni

  • Raffineria: prodotti pesanti in temperatura (fino a 600°C), bitume, zolfo liquido, GPL, idrocarburi in genere.
  • Oil & gas: a valle dei separatori olio, acqua e gas naturale. Iniezione chimici, metanolo, glicole, acqua re-iniettata, gas re-iniettato, acqua di mare su grosse condotte in piattaforma.
  • Chimico e Farmaceutico: acidi, solventi, liquidi cancerogeni, liquidi ultrapuri…
  • Strumenti disponibili con certificazione di sicurezza SIL2.



Visita la sezione Misuratori di portata a ultrasuoni Fluxus
