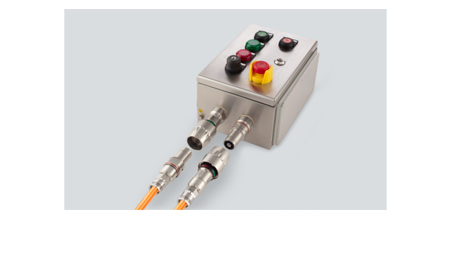

miniCON, Connettori a innesto antideflagranti per il collegamento rapido e sicuro

Connettività Hot Swap nelle zone 1 e 21

Nelle aree a rischio di esplosione il collegamento e la disconnessione in sicurezza dei componenti elettrici ed elettronici, che richiedono manutenzione o pulizia frequenti, sono di difficile attuazione. Per ridurre al minimo i costosi tempi di fermo durante l’installazione, la manutenzione o riparazione o la sostituzione dei componenti, R. STAHL ha introdotto nuovi connettori a innesto per il collegamento rapido con modo di protezione Ex e ed Ex d. Con i connettori e i giunti Hot Swap della serie miniCON, i pannelli di controllo, gli apparati elettrici, le macchine mobili, gli azionamenti e i sistemi di telecamere ed HMI possono essere alimentati in maniera rapida e sicura fino nelle zone 1 e 21, nonché collegati in rete con tutti i comuni sistemi di bus di campo per lo scambio dei dati come Profinet.

Il nuovo sistema miniCON di R. STAHL offre notevoli possibilità di risparmio. L’elevata percentuale di componenti comuni tra i vari modelli garantisce uno stoccaggio particolarmente efficiente e semplifica la gestione degli approvvigionamenti. Tutte le connessioni elettriche possono essere realizzate con un unico sistema di connettori a innesto.



Collegamento rapido con idoneità Hot Swap

La connessione miniCON plug & play con bloccaggio a scatto brevettato permette anche a una sola persona senza competenze elettrotecniche di collegare componenti elettrici nelle aree a rischio di esplosione e di scollegarli in sicurezza per interventi di manutenzione anche se sotto tensione. La facilità di impiego permette inoltre anche l’uso con una sola mano con guanti da lavoro. L’idoneità Hot Swap con una capacità di disconnessione di 500 V AC/16 A riduce notevolmente i tempi di fermo durante la manutenzione e la sostituzione degli apparecchi. Poiché non sono richiesti lunghi lavori di cablaggio sul posto, il sistema è ideale anche per il collegamento di apparecchi in luoghi di utilizzo di difficile accesso o in condizioni complesse. I collegamenti miniCON, costituendo una soluzione flessibile, sono indicati anche per l’alimentazione di apparecchi mobili antideflagranti, come ad esempio pompe, bilance, carrelli elevatori, strumenti di misura o lampade di controllo.



Soluzione modulare variabile per diverse gamme di tensione

Grazie al design robusto e di lunga durata, i connettori a innesto miniCON sono la scelta perfetta ovunque, persino negli ambienti industriali più difficili e nelle condizioni climatiche estreme. Con un grado di protezione IP66/IP68 e un range di temperatura ammissibile da -60 °C a +75 °C, possono essere usati in ogni settore: dall’industria alimentare a quella farmaceutica, fino alla chimica di precisione. In più resistono affidabilmente anche nelle condizioni più critiche del trasporto di petrolio e gas in qualsiasi zona climatica. I giunti e le spine a 8 poli sono progettati per sezioni di cavo da 0,25 mm² a 2,5 mm² e compatibili con tutti i comuni pressacavi, nonché con i pressacavi M 20/M 25. Il montaggio dei conduttori sugli spinotti e sui manicotti si effettua mediante crimpaggio o saldatura. Il sistema modulare, in più, copre diverse gamme di tensione: da 24 V/0 – 4 mA per la trasmissione dei segnali fino all’alimentazione trifase con max 500 VAC/16 A e un contatto ausiliario, nonché un collegamento bus di campo (es Profinet). I connettori a innesto disponibili nella versione in plastica o acciaio inox sono muniti delle certificazioni ATEX e IECEx per le zone 1 e 21, dell’omologazione russa EAC, nonché – per la variante metallica – dell’omologazione cULus nella classe I, div. 2 in Canada e negli Stati Uniti.





© Riproduzione riservata
